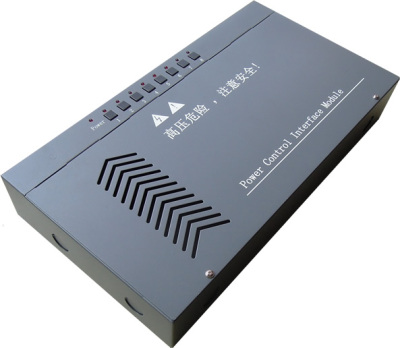

產品簡述

電源控制器廣泛應用于各個領域，如電動窗簾、電動布幕、噴水池、燈光的電源控制，它帶8路獨立的強電繼電器，兼容多種中控系統的通訊網絡；提供RS232或RS485通訊控制功能。

通訊協議: 電源控制器RS232與電腦RS23或者中控RS232用直通線：2—2，3—3，5—5.

通信格式：1位起始位、8位數據位、1位停止位、無校驗，波特率為9600Bps，協議為字符格式,注意，所有機器都有一個共同ID號00 ：

1. 閉合全部繼電器：ON+ID號+0,如閉合編號為00的機器的全部繼電器，則協議為 ON000。

2. 分開全部繼電器：FF+ID號+0，如分開編號為00的機器的全部繼電器，則協議為FF000。

3. 閉合某個繼電器：ON+ ID號+繼電器編號（1--8），如閉合ID為00的電源控制器的第5個繼電器，則協議為ON005。

4. 分開某個繼電器：FF+ ID號+ 繼電器編號（1--8），如分開ID為00的電源控制器的第5個繼電器，則協議為FF005。

5. 時序閉合：SEQON+時間(1-9)，如SEQON3，則每隔3秒閉合一路。

6. 時序分開：SEQFF+時間(1-9)，如SEQFF3，則每隔3秒分開一路。

7. 延時閉合：DE+4位時間+:ON+ID+繼電器編號,如DE0018:ON001，表示18秒后閉合第1路。

8. 延時分開：DE+4位時間+:FF+ID+繼電器編號,如DE0168:FF001，表示168秒后分開第1路。

9. 設置電源控制器ID號，SET+ID號，ID號值為兩個字符，如SET01，則表示把機器的ID號設為01。

10. 返回機器ID號，協議為GET。

11. 讀回各路繼電器的狀態，STA+ID號,返回值用二進制表示，對應位為0時，表示分開，為1時，表示閉合。

繼電器參數

NO:30A/240VAC/14VDC

NC:20A//240VAC/14VDC

控制供電：24VDC。

初始上電時，全部為斷開狀態。
