Zstack私有云解決方案
產品概述
ZStack Mini邊緣計算一體機（簡稱：ZStack Mini）將輕量化的ZStack云引擎搭載于雙子星服務器上，通過軟硬一體化輸出形式提供一站式云計算解決方案。ZStack Mini采用工業級標準設計，支持兩節點起步，具備開箱即用、靈活彈性擴展以及完善的云計算服務能力，助力企業有效節約IT成本、加速信息化建設效率、以及應對邊緣計算等新型業務場景挑戰，實現全面的數字化轉型。

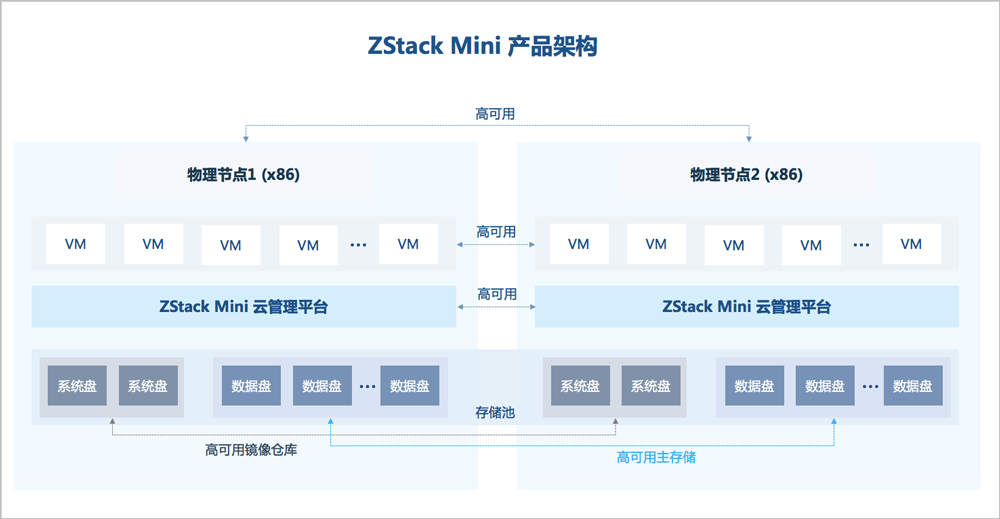

產品架構

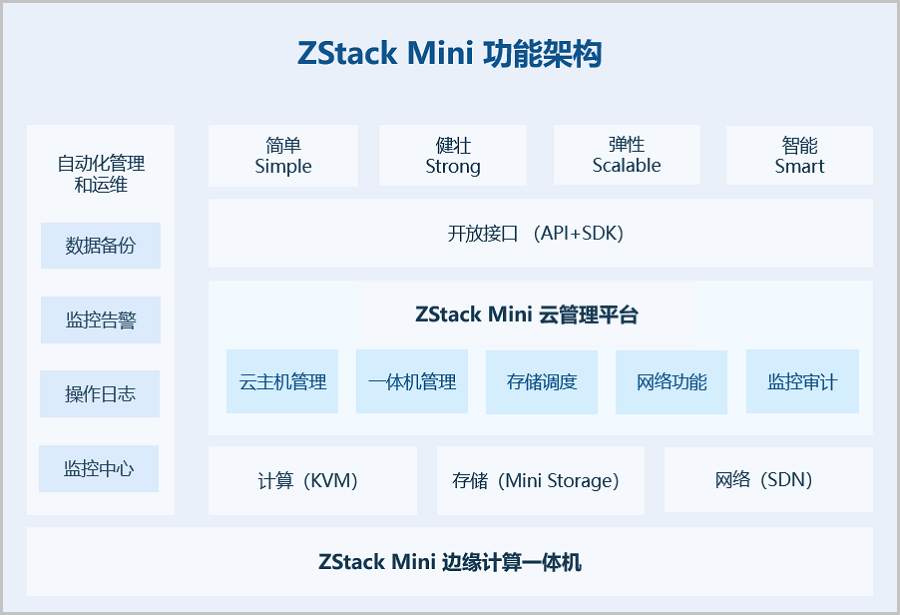

系統架構

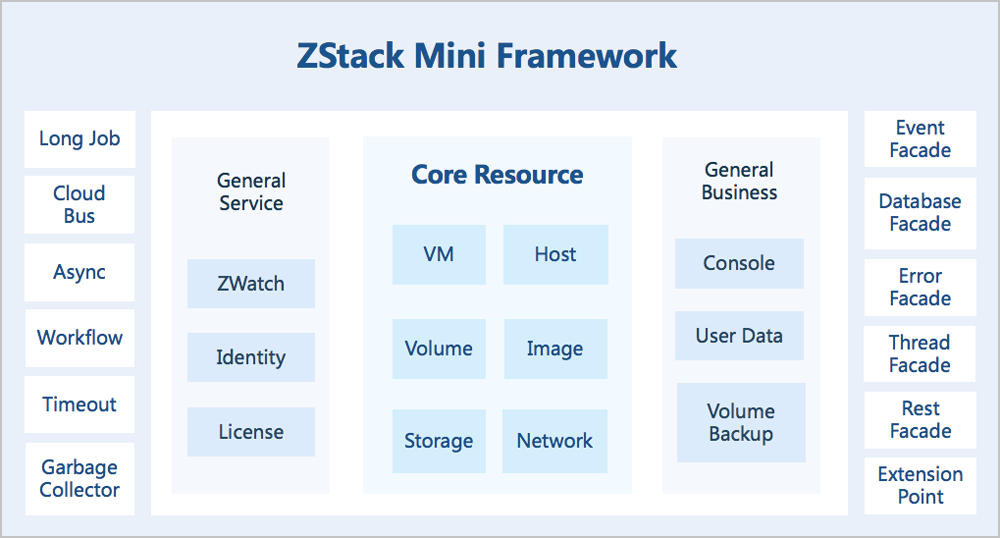

ZStack Mini繼承了ZStack的4S架構優勢（即：簡單Simple、健壯Strong、彈性Scalable、智能Smart），使用消息總線與數據庫及各服務模塊進行通信，提供更輕量靈活的云主機管理、一體機管理、存儲調度、網絡功能、監控審計等功能。ZStack Mini也提供了標準的API和SDK，支持RESTful APIs進行資源調度管理，方便后期對用戶業務進行深度對接和集成。

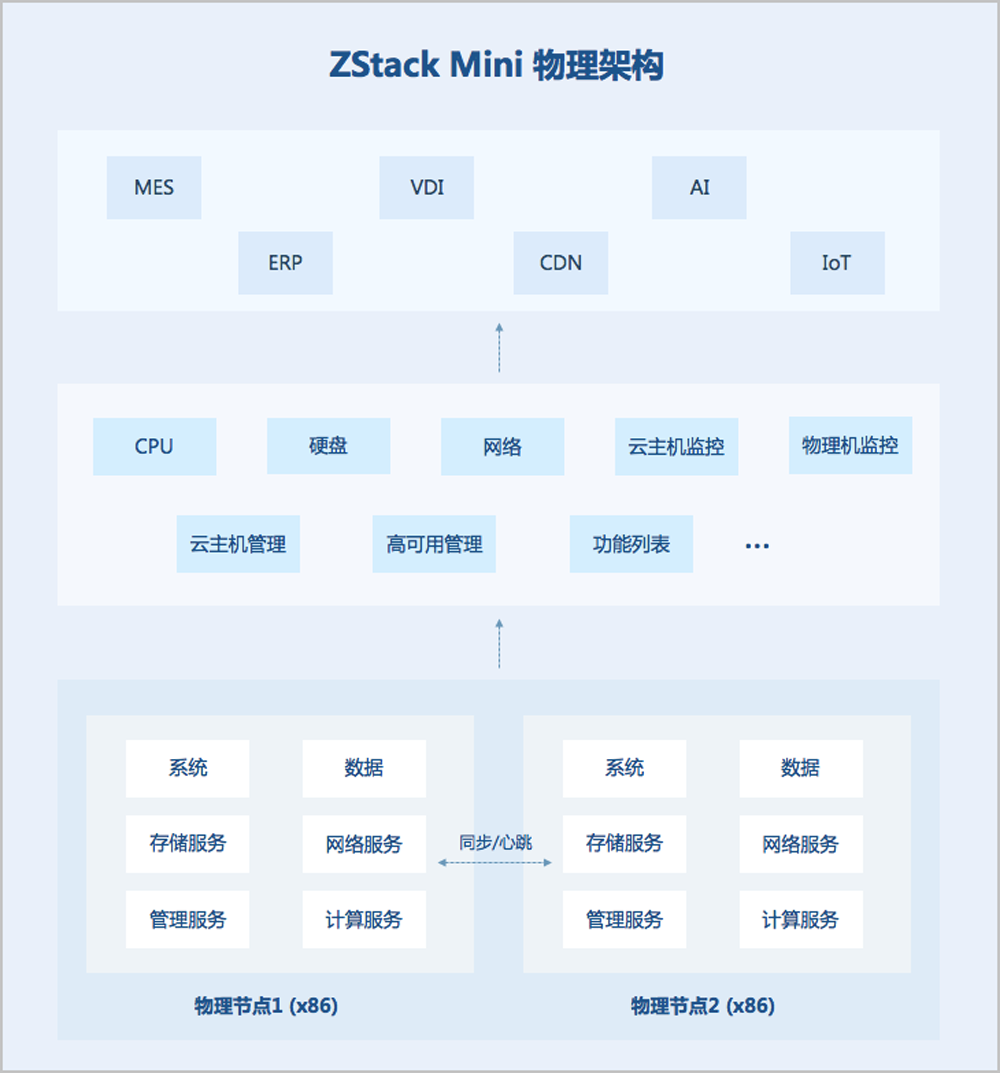

物理架構
ZStack Mini提供了軟硬一體化、模塊化的基礎設施，可顯著降低企業上云門檻以及后期運維負擔。依托于ZStack成熟的云引擎，ZStack Mini面向諸多場景進行針對性適配與改善，包括軟硬件全冗余設計、內置的雙活存儲、全可視化運維界面、細粒度報警信息、可熱插拔硬件模塊等，在加速企業應用上云同時，為之提供穩定性、可用性、操作性皆為最佳實踐的基礎設施環境。
ZStack Mini采用雙子星模塊化服務器設計，并配備x86標準組件，充分滿足應用程序對硬件兼容性的要求；其底層使用實時同步的雙活存儲，同步網絡以及心跳網絡均為獨立冗余線路，可極大提高高可用效率并降低數據丟失風險；平臺軟件使用微服務架構，在雙活存儲的基礎上可實現任一節點故障后數據與服務均仍正常工作，從而為上層應用的高可用提供穩定基礎。

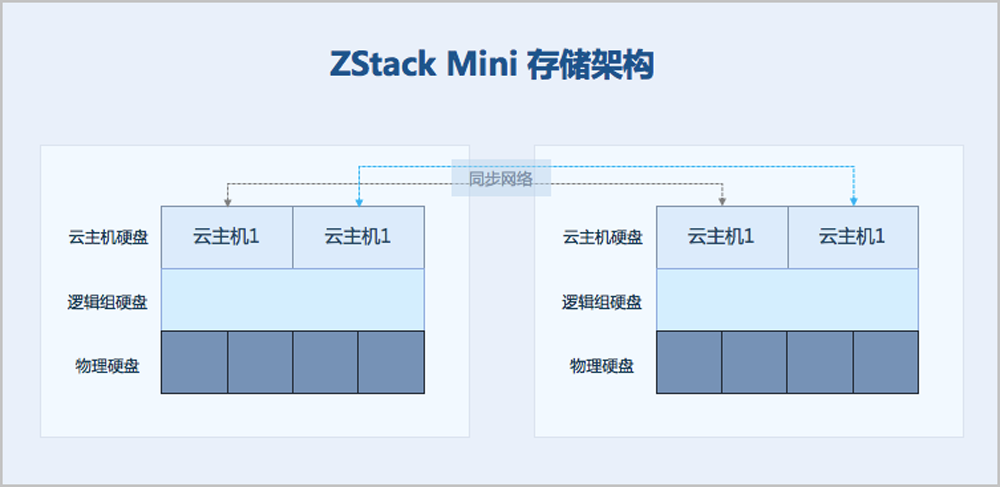

存儲架構
ZStack Mini在存儲設計上，物理硬盤同樣使用傳統RAID技術，但在此之上又采用了邏輯分區技術以對存儲空間進行劃分，且兩節點之間獨立針對每個云主機硬盤進行塊級別同步，減少故障域的同時提高同步效率。由于云主機硬盤到物理硬盤之間取消了傳統虛擬化中的共享文件系統，直接以塊設備形式存取數據，因而性能損耗微乎其微，云主機可充分發揮物理存儲性能。
產品功能
ZStack Mini結合了輕量化的ZStack云引擎與高度集成化的雙子星服務器，提供對數據中心計算、存儲、網絡資源的高效管理與調度。支持開箱即用，用戶可通過ZStack Mini快速創建云主機、分配云盤、自動配置云主機網絡、實時監控資源信息，快速實現業務上線以及靈活便捷的業務運維。
主體功能
| 類別 | 特性 | ZStack Mini |
|---|---|---|
| 開箱即用 | 一體機出廠內置ISO | 一體機出廠時自帶ISO，保證安裝包和硬件的完整正確性 |
| 系統預配置 | 一體機出廠后，系統管理/業務網絡、IPMI網絡的安裝配置直接在UI界面上完成，無需執行命令行 | |
| 首頁 | 物理機負載統計 | 實時統計物理機的CPU負載率、內存負載率、磁盤IO及網絡吞吐量 |
| 資源使用量統計 | 系統中物理機、云主機、數據盤、鏡像、網絡IP的數量，及CPU、內存、存儲的使用情況匯總 | |
| 告警提醒 | 展示系統中最新的五條報警消息 | |
| 監控中心 | 一體機邏輯關系展示 | 展示系統中一體機整體運行情況，及各一體機和物理機的對應情況 |
| 資源用量統計 | 實時展示各物理機的CPU、內存、存儲用量及磁盤IO和網絡吞吐量 | |
| 網絡接口 | 展示各網絡接口的連接情況 | |
| 一體機 | 一體機生命周期管理 | 支持添加一體機、將一體機安全關機 |
| 啟用、停用、重連、維護物理機，支持修改物理機的root密碼 | ||
| 識別燈亮：點亮相應物理機的識別燈 | ||
| 硬件前面板展示 | 根據硬盤的實際插盤情況，展示硬盤的狀態、用途、可用容量等信息，并支持點亮硬盤燈 | |
| 硬件后面板展示 | 根據實際硬件的使用情況，展示硬件背板的槽位連接狀態，包括電源、網絡接口和USB設備 | |
| 硬盤詳情展示 | 展示硬盤的概覽信息、S.M.A.R.T信息、健康狀態檢查記錄和溫度信息 | |
| 資源用量實時監控 | 實時監控CPU用量、內存用量、磁盤IO和網卡流量 | |
| 可自定義監控15分鐘、1小時、1天、2周的監控數據 | ||
| 外接設備管理 | 管理外接在該物理機上的USB設備及其他設備 | |
| 存儲 | 存儲用量 | 展示平臺總體容量使用情況以及本地存儲和FC SAN存儲的容量使用情況 |
| 本地存儲 | 存儲池概覽：展示存儲池整體的容量使用情況，以及存儲池中的各個RAID盤的信息 | |
| RAID概覽：展示各個RAID盤的RAID級別、健康狀態和容量使用情況，并展示該RAID盤下的個物理磁盤的使用情況 | ||
| 存儲數據實時監控：實時監控存儲池和磁盤的IOPS、IO帶寬和平均I/O延遲，可自定義監控15分鐘、1小時、1天、2周的監控數據 | ||
| FC SAN存儲 | FC SAN存儲生命周期管理：添加、添加塊設備、加載一體機、從一體機卸載、刪除 | |
| 存儲概覽：展示存儲連接情況及容量使用情況 | ||
| 塊設備信息：展示該存儲所使用的塊設備信息 | ||
| 存儲數據實時監控：實時監控存儲的IOPS、IO帶寬和平均I/O延遲，可自定義監控15分鐘、1小時、1天、2周的監控數據 | ||
| 塊設備 | 展示一體機掛載的塊設備信息，支持手動同步塊設備 | |
| 云主機 | 云主機生命周期管理 | 創建（支持精簡置備、厚置備模式）、啟動、停止、重啟、刪除、恢復、徹底刪除云主機 創建云主機時可指定IP創建 |
| 雙副本展示 | 數據雙副本，展示兩副本的連接狀態、磁盤狀態、總容量和可用容量 | |
| 保護級別 | 可將云主機的保護級別修改為None、HA或FT | |
| None：云主機的數據以雙副本形式保存 | ||
| HA：高可用云主機，可在故障時自動遷移至另外一個節點 | ||
| FT：為云主機創建一臺輔助云主機，減少宕機時間 | ||
| 備份數據 | 創建備份：創建整機備份 | |
| 刪除備份：刪除已創建的整機備份數據 | ||
| 恢復備份：選擇某一備份數據，將數據盤還原至備份文件的時間點 | ||
| 數據盤 | 為云主機加載、卸載數據盤 | |
| 網卡 | 為云主機加載、卸載網卡 | |
| 虛擬光驅 | 可為云主機創建虛擬光驅，在虛擬光驅中加載ISO，或將ISO從虛擬光驅中卸載 | |
| USB設備 | 云主機可加載物理機上的USB設備，也可將該設備從云主機上卸載 | |
| 其他設備 | 云主機可加載物理機上的其他設備，也可將該設備從云主機上卸載 | |
| 遷移 | 支持云主機熱遷移 云主機所在物理機失聯后，可一鍵將該一體機上的云主機都遷移至伙伴物理機 | |
| 系統擴容 | 支持云主機系統盤在線擴大容量，方便修改云主機配置 | |
| QGA | 支持為安裝并運行了qemu-guest-agent的云主機打開/關閉QGA配置。 | |
| VirtIO驅動一鍵安裝 | 支持為Windows云主機一鍵安裝性能優化工具 | |
| 修改云主機密碼 | 支持為云主機在線修改密碼 | |
| 設置啟動順序 | 支持為云主機設置啟動順序 | |
| 創建鏡像 | 從云主機創建系統鏡像 | |
| 搜索 | 支持按名稱、默認IP、UUID、物理機IP搜索 | |
| 數據實時監控 | 實時監控云主機的CPU用量、內存用量、磁盤IO和網卡流量 | |
| 可自定義監控15分鐘、1小時、1天、2周的監控數據 | ||
| 數據盤 | 數據盤生命周期管理 | 創建（支持精簡置備、厚置備模式）、刪除、恢復、徹底刪除數據盤 |
| 加載到云主機上、從云主機上卸載 | ||
| 雙副本展示 | 數據雙副本，展示兩副本的連接狀態、磁盤狀態、總容量和可用容量 | |
| 備份數據 | 創建備份：加載到云主機上的數據盤可創建備份 | |
| 刪除備份：刪除已創建的數據盤備份 | ||
| 恢復備份：選擇某一數據盤備份數據，將數據盤還原至備份文件的時間點 | ||
| 擴容 | 數據盤擴容 | |
| 數據實時監控 | 實時數據盤的IOPS和IO帶寬 | |
| 可自定義監控15分鐘、1小時、1天、2周的監控數據 | ||
| 鏡像 | 鏡像生命周期管理 | 支持添加（URL上傳、本地文件上傳）、刪除、恢復、徹底刪除鏡像 |
| 網絡 | 網絡生命周期管理 | 創建、刪除網絡 在創建網絡的時候可選擇是否開啟DHCP服務 |
| 為該網絡添加、刪除網絡段 | ||
| 為該網絡添加、刪除DNS | ||
| 數據實時監控 | 實時網絡IP的使用情況 | |
| 可自定義監控15分鐘、1小時、1天、2周的監控數據 | ||
| 應用中心 | 應用中心 | 將應用信息從外接U盤設備同步至平臺 |
| 將應用從外接U盤獲取至本地鏡像倉庫，從本地鏡像倉庫移除應用 | ||
| 安裝已經獲取的應用 | ||
| 我的應用 | 對于已經安裝的應用，支持啟動、停止、重啟其中的云主機 | |
| 支持卸載已經安裝的應用 | ||
| 外接磁盤備份 | 外接磁盤生命周期管理 | 選擇外接硬盤作為備份設備，支持將備份設備移除 |
| 查看該備份設備的容量使用情況 | ||
| 備份 | 創建備份數據，支持斷點續備 | |
| 刪除備份數據 | ||
| 從備份數據恢復 | ||
| 彈性IP | 彈性IP生命周期管理 | 創建、刪除彈性IP |
| 將該彈性IP綁定至云主機，將彈性IP從云主機解綁 | ||
| 報警消息 | 報警消息展示 | 當系統中資源達到報警閾值或系統發生故障時，系統會提示報警消息 |
| 操作日志 | 操作日志展示 | 用戶的每一個操作，都有對應的操作日志展示 |
| 個人中心 | 修改密碼 | 支持為賬戶修改密碼 |
| 設置 | 自定義UI | 自定義設置UI界面上的產品logo和產品名稱等信息 |
| 接收端設置 | 添加、刪除郵件接收端，可從郵件接收報警消息 | |
| 郵箱服務器 | 添加、刪除郵箱服務器，測試郵箱服務器的連通性 | |
| 網絡配置 | 展示環境中的一體機的千兆網絡配置和IPMI網絡配置 | |
| 支持進入配置模式修改一體機的千兆網絡配置 | ||
| 關于頁面 | 系統信息展示 | 展示系統的管理節點IP和管理節點虛擬IP |
高可用
ZStack Mini為云主機提供三種保護級別：None、HA、FT，用于保障業務連續性。
None
若云主機保護級別為None，云主機的系統盤和數據盤以雙副本和校驗碼來保障運行，但是云主機的運行狀態不受保護。當發生節點故障、存儲或網絡故障、意外宕機時，需要用戶手動啟動云主機。
HA
若云主機保護級別為HA（High Availability，高可用），云主機的系統盤和數據盤以雙副本和校驗碼來保障運行，同時云主機的運行狀態與環境受到實時監控。當發生節點故障、存儲或網絡故障、意外宕機時，系統會在另一個節點自動啟動云主機，無需用戶手動介入，分鐘級恢復業務。

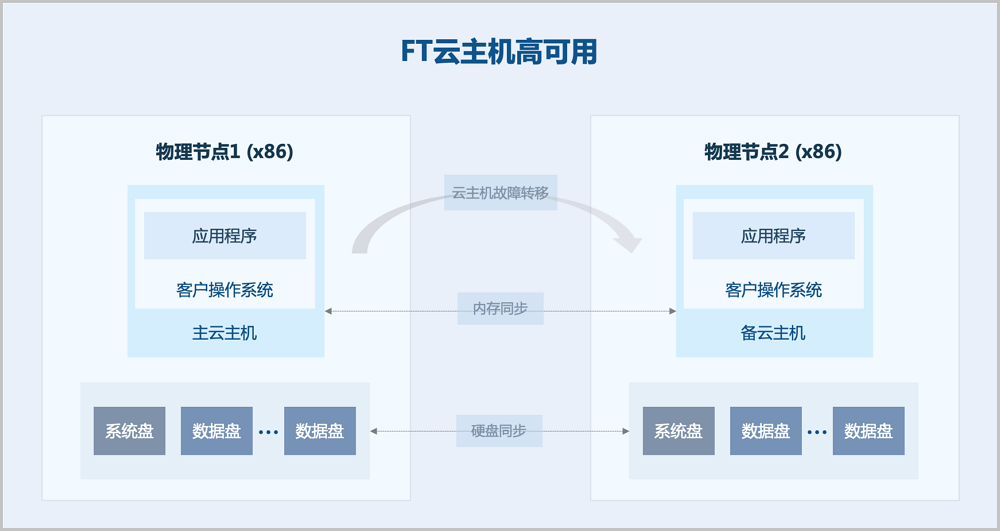

FT
若云主機保護級別為FT（Fault Tolerance，容錯），在一體機的兩個節點上各自有一臺相同配置的云主機以主備模式工作，主云主機狀態與備云主機狀態時刻保持一致，主云主機通過內部高速網絡把內存和硬盤數據實時同步給備云主機。當發生節點故障、存儲或網絡故障、意外宕機時，業務可平滑無縫切換至時刻待命的備云主機上繼續運行，這一切換過程達到秒級以下。對于承載核心業務的云主機，建議以FT保護級別來運行。
應用中心
ZStack Mini提供全面立體的應用快速部署，用戶通過UI方式添加應用模板，使用模板即可一鍵快速部署所需應用。ZStack Mini應用中心預置提供上百個開源和免費應用，包括：邊緣計算與物聯網應用、服務器軟件基礎應用、數據庫管理應用、CI/CD與DevOps應用、新聞發布與平臺管理建站應用、企業管理系統應用、云計算與實訓平臺應用、以及深度學習與人工智能應用等。此外，ZStack將與生態合作伙伴合作推出更多豐富的商業應用，包括行業應用、商業軟件、邊緣計算服務等。
